LK-NY30E Optischer Ka-Band-Sender
- Ultrabreitband (besser als 35 GHz)
- DWDM
- Hoher Dynamikumfang
- Hohe Ausgangsleistung
- Geringes relatives Intensitätsrauschen (RIN)
- Mehrere Arbeitsmodi verfügbar
- Betriebsgehäusetemperatur: (-40 °C bis 70 °C)
Produktbeschreibung*
Der optische Ka-Band-Sender der Serie LK-NY30E besteht im Wesentlichen aus mehreren Schlüsselkomponenten, darunter eine Hochleistungslaserlichtquelle, ein Ultrabreitband-LiNbO3-Intensitätsmodulator, eine Spannungsstabilisierungs-Umwandlungsschaltung, eine Treiberschaltung sowie eine Überwachungs- und Anzeigeschaltung.
Dieser Sender arbeitet für seinen modulierten optischen Signalausgang im ITU-Standardspektrum des dichten Wellenlängenmultiplexverfahrens (DWDM). Er verfügt über eine Modulationsbandbreite von über 35 GHz und kann eine optische Ausgangsleistung von bis zu 10 mW bei stabiler Ausgangslichtwellenlänge erzeugen.
Die Serie LK-NY30E arbeitet mit einer einzigen positiven Versorgungsspannung und bietet eine robuste Leistung in einem Spannungsbereich von +12 V bis +36 V. Darüber hinaus ist der Sender mit einer integrierten Anzeigefunktion ausgestattet, die Echtzeit-Feedback zum Status der Stromversorgung und der optischen Leistungsabgabe bietet und so einen zuverlässigen Betrieb und eine einfache Überwachung gewährleistet.
Technische Spezifikationen
absolut beste Bewertungen
| Parameter | Symbol | Min. | Typ. | Max. | Einheit |
| Lagertemperatur | TSTG | -55 | +25 | +85 | ℃ |
| Betriebstemperatur | TC | -40 | +25 | +70 | ℃ |
| HF-Eingangsleistung1 | Pin | - | +15 | +25 | dBm |
| Stromspannung | Vin | +12 | +12 | +36 | V |
(1) Dauerstrich-Arbeitsmodus (CW).
Optische und elektrische Spezifikationen (TC = 22±3℃)
| Parameter | Symbol | Min. | Typ. | Max. | Einheit | Hinweis |
| Wellenlänge | λ | 1527.99 | - | 1563.05 | nm | ITU-Standard |
| Frequenz (3 dB) | f 3dB | 2 | - | 35 | GHz | - |
| Lichtausgangsleistung | P | 10 | - | - | mW | - |
| Relatives Intensitätsrauschen | RIN | - | - | -155 | dBc / Hz | - |
| Rückflussdämpfung (VSWR) | VSWR | - | - | 2.5 | - | - |
| Eingang 1 dB Kompression | - | +17 | - | - | dBm | - |
Stromversorgung (TC = 22±3℃)
| Parameter | Min. | Typ. | Max. | Einheit |
| Stromspannung | +12 | +12 | +36 | V |
| Aktuell(2) | 0.4 | 0.7 | 1.2 |
A |
(2)Testbedingung: Vin = +12 V.
● Typische Antwortkurve
Abbildung 1 Typische Reaktionskurve des Ka-Band-Senders LK-NY30E

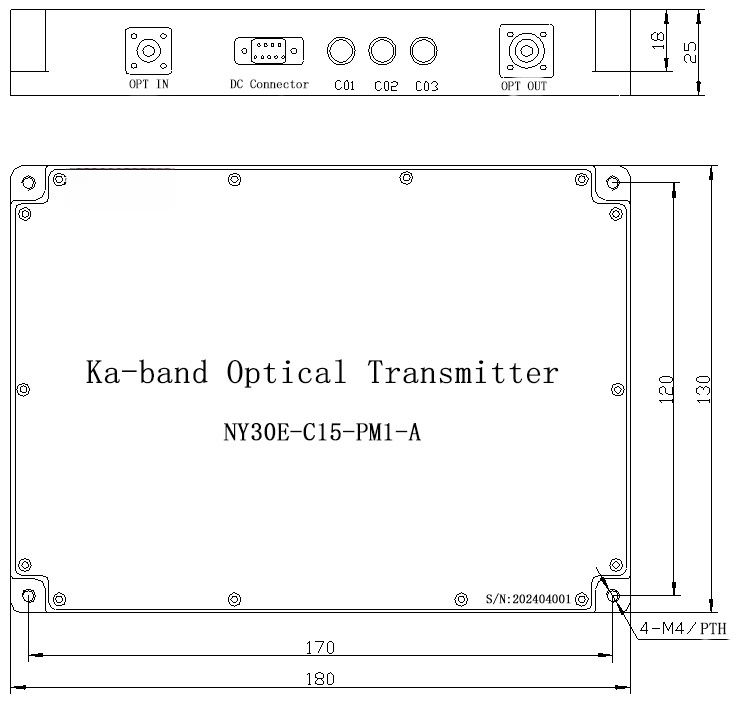

● Maßeinheit: mm [Zoll]
Abbildung 2 Abmessungen des LK-NY30E-Senders
HF-Anschluss: SMA
Stromanschluss: J30J-9-ZKP
● Pin der Stromversorgung
| Parameter | Beschreibung | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Stromspannung | Vin | NC | GND | NC | |||||
● Bestell-Informationen
Blatt 1:
| Symbol | Beschreibung |
| 30E | Ka-Band-Sender mit externer Modulation |
Blatt 2:
| Code | Frequenz (THz) | Wellenlänge (nm) | Code | Frequenz (THz) | Wellenlänge (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Blatt3:
| Symbol | Beschreibung |
| PM1 | Panda-Faser |
| PM2 | Elliptische Faser |
Blatt 4:
| Symbol | Beschreibung |
| CM | Benutzeranpassung |
| A | FC / APC |
Anwendungen
Antenne und Radar
Satcom
Elektronisches Gegenmaßnahmensystem
Analoge HF-Verbindungsübertragung
Drahtlose Breitbandkommunikation
Mobilfunk-Basisstation
DWDM-System
Verteilte Radarsysteme
