LK-MAMPD-4 Mehrkanaliger, verstärkter Hochgeschwindigkeits-Mikrowellen-Fotodetektor
- Hohe Geschwindigkeit, große Bandbreite
- Integriertes Bias-T
- O/E Hybrid Integriert
- Hohe Verstärkung, geringes Rauschen, Breitband
- Hermetisch versiegelter SMA-Anschluss
- Niedriger Dunkelstrom, hohes Signal-Rausch-Verhältnis.
- Kleiner Formfaktor.
Produktbeschreibung*
LK-MAMPD-4 ist ein hochmodernes optoelektronisches Hybridsystem, das eine breitbandige Indium-Gallium-Arsenid-Fotodiode (InGaAs) mit einem rauscharmen Verstärker integriert. Diese Fotodiode zeichnet sich durch einen spektralen Wellenlängenbereich von 1000 bis 1650 Nanometer aus. Der rauscharme Verstärker im System bietet eine Hochfrequenzverstärkung (RF) von 15 Dezibel und gewährleistet so Signalintegrität und -verstärkung.
LK-MAMPD-4 kann Bandbreiten von 12 Gigahertz und 18 Gigahertz bereitstellen und erfüllt damit eine Vielzahl von Anforderungen an Hochgeschwindigkeitskommunikation und -erkennung. Das Modul ist für den Betrieb mit einer Versorgungsspannung von +5 Volt ausgelegt, die in vielen elektronischen Systemen Standard ist. Es ist mit standardmäßigen Singlemode-Glasfasern mit 9/125 Mikrometer kompatibel und gewährleistet so eine nahtlose Integration in vorhandene Glasfasernetze. Der HF-Ausgangsanschluss verfügt über einen SMP-kompatiblen Anschluss, dessen Impedanz auf 50 Ohm angepasst ist, um eine optimale Signalübertragung und minimalen Signalverlust zu gewährleisten.
LK-MAMPD-4 wird mit einem hermetischen Versiegelungsverfahren hergestellt, das einen robusten Schutz gegen Umwelteinflüsse bietet und seine Haltbarkeit und Zuverlässigkeit verbessert. Es hat einen kompakten Formfaktor und wiegt weniger als 62 Gramm, was für Anwendungen von Vorteil ist, bei denen das Gewicht eine Rolle spielt. Das Modul ist nach der Richtlinie 2.0 zur Beschränkung gefährlicher Stoffe (RoHS) zertifiziert, was die Einhaltung strenger Umwelt- und Sicherheitsstandards bestätigt.
Technische Spezifikationen
| Typische und absolute Maximalleistung | ||||
|---|---|---|---|---|
| Parameter | Sym. | Höhe | Rating | Einheit |
| Temperaturbereich zur Lagerung | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Betriebstemperaturbereich des Gehäuses | TC | 25 | -40 ～ +85 | ℃ |
| Vorspannung | VR | +5 | +5 ～ +9 | V |
| Optische Eingangsleistung | Pin | 0 | +10 | dBm |
| Ausgebrannte optische Leistung | PB | - | +13 | dBm |
| Löttemperatur für Blei | Tp | 280（10s） | 330（10s） | ℃ |
| Elektrische / Optische Eigenschaften ( TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parameter | Sym | Testbedingung | Parameterwerte | Einheit | ||
| Wellenlängenbereich | λ | - | 1000 – 1650 | nm | ||
| Frequenzbereich | - | - | X - Band | Ku - Band | - | |
| Kleine Signalbandbreite | f-3dB | TC = 22 ± 3℃ | 0.3 – 12 | 2 – 18 | GHz | |
| Reaktionsfähigkeit | Re | VR =+5V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W. |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitudenflachheit | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Optische Sättigungsleistung | Ps | VR =+ 5 V, λ = 1550 nm AC-moduliert |
10 | dBm | ||
| HF-Signalverstärkung (typisch) | G | - | 15 ± 1 | dB | ||
| Sättigungs-HF-Ausgangsleistung | P | - | +3 | dBm | ||
| VSWR ausgeben | VSWR | - | ≤ 2 | - | ||
| Ausgangsimpedanz | RL | - | 50 | Ω | ||
● Typische Antwortkurven
（ Abb. 1 Frequenzgang des X-Band-Fotodetektors）

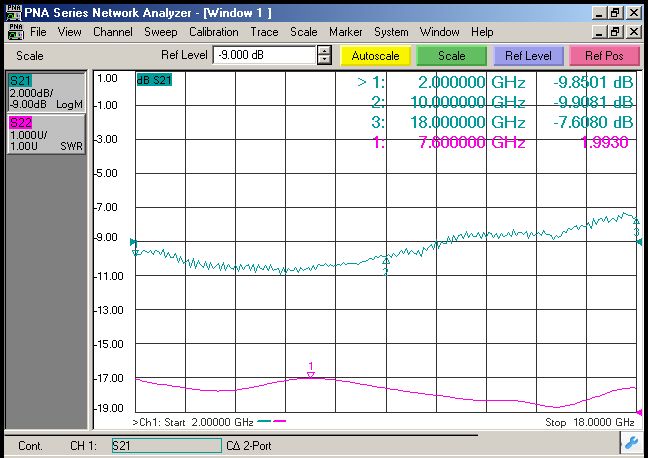

（ Abb. 2 Frequenzgang des Ku-Band-Fotodetektors）

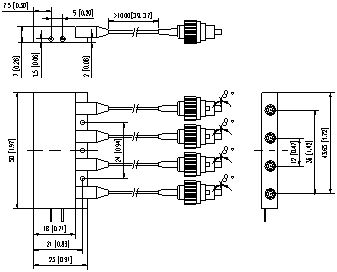

● Abmessungen und Stifte (Einheit: mm[Zoll])
HF-Anschluss: SMP
● Bestellinformationen
Blatt 1:
| Code | Analoge Bandbreite |
| X | 0.2 ～ 12 GHz |
| Ku | 2 ～ 18 GHz |
Blatt 2:
| Code | Anschlusstyp | Anmerkung |
| N | Kein Stecker | Singlemode 9/125 μm Glasfaser-Pigtail |
| A | FC / APC | |
| P | FC / PC |
● Vorsichtsmaßnahmen
Der Biegeradius der Faser darf nicht weniger als 20 mm betragen, um eine Beschädigung der Faser zu vermeiden.
Stellen Sie sicher, dass die Glasfaser-Kopplungsfacette sauber ist, bevor Sie sie an den optischen Schaltkreis anschließen.
Bei Lagerung, Transport und Anwendung ist ein geeigneter ESD-Schutz erforderlich.
Alle unsere Standard-Fotodetektoren können zu Modulen angepasst werden!
Anwendungen
Radar-Informationsverarbeitung
Elektronische Kriegsführung
Antennenmessung
Glasfaserkommunikation
Sicherheit und Überwachung
