LK-FCAMPD Verstärkter HF-InGaAs-Fotodetektor
- Breite Bandbreite
- Integriertes Bias-T
- O/E Hybrid Integriert
- Hohe Verstärkung, geringes Rauschen, Breitband
- SMA-Anschluss
- Niedriger Dunkelstrom, hohes Signal-Rausch-Verhältnis
- Kleiner Formfaktor.
Produktbeschreibung*
LK-FCAMPD ist eine Fusion aus optischer und elektronischer Technologie und integriert eine Breitband-InGaAs-Fotodiode mit einem rauscharmen Verstärker. Dieses Gerät ist dank seiner InGaAs-PIN-Fotodiode empfindlich gegenüber Wellenlängen zwischen 1000 und 1650 nm und der rauscharme Verstärker bietet eine HF-Verstärkung von 20 bis 30 dB.
LK-FCAMPD bietet konfigurierbare Bandbreitenoptionen, darunter 1 Gigahertz, 2.5 Gigahertz und anpassbare Bandbreiten bis zu maximal 5 Gigahertz. Das Gerät wird mit einer +5-Volt-Stromversorgung betrieben und verfügt über einen standardmäßigen FC-Glasfaseranschluss (Face-Contacted) für den optischen Eingang. Der HF-Ausgang wird über einen SMA-kompatiblen Anschluss bereitgestellt, dessen Impedanz auf 50 Ohm angepasst ist.
LK-FCAMPD ist leicht und wiegt weniger als 25 Gramm. Damit eignet es sich für verschiedene tragbare und kompakte Anwendungen. Es ist nach der RoHS-Richtlinie 2.0 (Restriction of Hazardous Substances) zertifiziert, was sein Engagement für Umwelt- und Sicherheitsstandards unterstreicht.
Technische Spezifikationen
| Typische und absolute Maximalleistung | ||||
|---|---|---|---|---|
| Parameter | Sym. | Höhe | Rating | Einheit |
| Temperaturbereich zur Lagerung | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Betriebstemperaturbereich des Gehäuses | TC | 25 | -40 ～ +70 | ℃ |
| Vorspannung | VR | +5 | +4.75 ～ +5.25 | V |
| Optische Eingangsleistung | Pin | 0 | +5 | dBm |
| Ausgebrannte optische Leistung | PB | - | +13 | dBm |
| Löttemperatur für Blei | Tp | 280（10s） | 330（10s） | ℃ |
| Elektrische / Optische Eigenschaften ( TC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| Parameter | Sym | Testbedingung | Parameterwerte | Einheit | |||
| Wellenlängenbereich | λ | - | 1000 – 1650 | nm | |||
| Frequenzbereich | - | - | L - Band | S - Band | CM | - | |
| Kleine Signalbandbreite | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 5 | GHz | |
| Reaktionsfähigkeit | Re | VR =+5V, Pin =1mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | A / W. |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| HF-Signalverstärkung | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| Amplitudenflachheit | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| VSWR ausgeben | VSWR | - | ≤ 2 | ≤ 2 | ≤ ± 2.2 | - | |
| Optische Sättigungsleistung | Ps | VR = +5 V, λ = 1550 nm AC-moduliert |
+5 | dBm | |||
| Sättigungs-HF-Ausgangsleistung | P | - | 15 | dBm | |||
| Dunkle Strömung | ID | - | ≤ 10 | nA | |||
| Ausgangsimpedanz | RL | - | 50 | Ω | |||

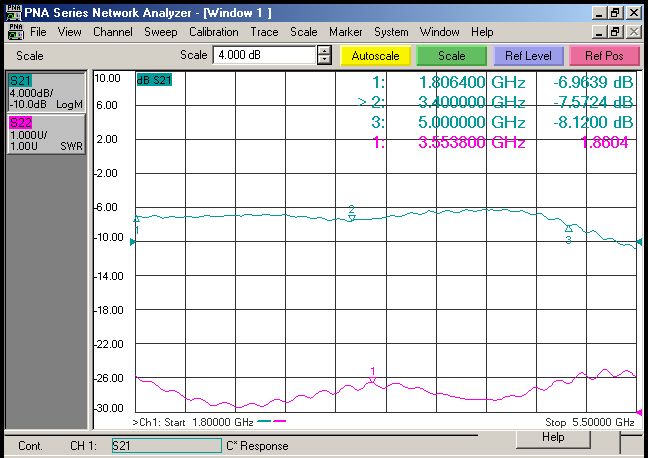

● Typische Antwortkurven

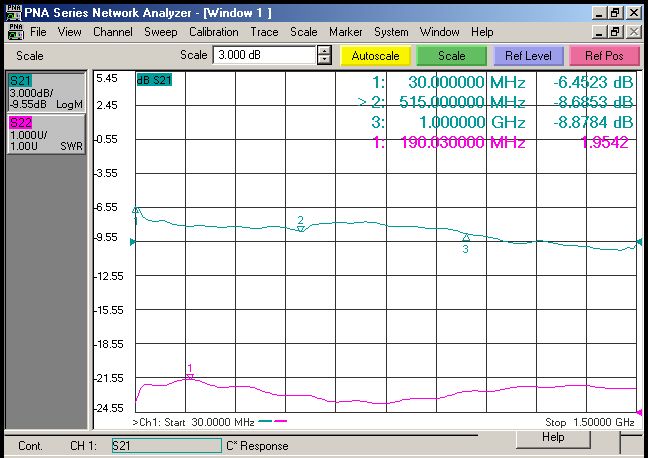

(Abb. 1 Frequenzgang des L-Band FCAMPD InGaAs-Fotodetektors)
(Abb. 2: Frequenzgang des S-Band FCAMPD InGaAs-Fotodetektors)
(Abb. 3 Frequenzgang des C-Band FCAMPD InGaAs-Fotodetektors)
● Abmessungen und Stifte (Einheit: mm[Zoll])
Optischer Anschluss: FC-Glasfaseranschluss (mit Frontkontakt)
HF-Anschluss: SMA
● Bestellinformationen
Blatt 1:
| Code | Analoge Bandbreite |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | Anpassung ( ≦ 5GHz ) |
● Vorsichtsmaßnahmen
Stellen Sie sicher, dass die Glasfaser-Kopplungsfacette sauber ist, bevor Sie sie an den optischen Schaltkreis anschließen.
Die HF-Schnittstelle und die optische Schnittstelle müssen bei Nichtgebrauch mit einer Staubkappe abgedeckt werden.
Bei Lagerung, Transport und Anwendung ist ein geeigneter ESD-Schutz erforderlich.
Alle unsere Standard-Fotodetektoren können zu Modulen angepasst werden!
Anwendungen
Radar-Informationsverarbeitung
Elektronische Kriegsführung
Antennenmessung
Glasfaserkommunikation
Sicherheit und Überwachung
