LK-AMPD-S Hochgeschwindigkeits-verstärkter Mikrowellen-InGaAs-Fotodetektor
- Hohe Geschwindigkeit, große Bandbreite
- Integriertes Bias-T
- O/E Hybrid Integriert
- Hohe Verstärkung, geringes Rauschen, Breitband
- Hermetisch versiegelter SMA-Anschluss
- Niedriger Dunkelstrom, hohes Signal-Rausch-Verhältnis.
- Kleiner Formfaktor.
Produktbeschreibung*
LK-AMPD-S ist ein Hybrid aus einer InGaAs-Fotodiode und einem rauscharmen Verstärker, der für eine breite optische Reaktion von 1000 bis 1650 nm ausgelegt ist und eine HF-Verstärkung von 15 dB bietet. Es bietet Hochgeschwindigkeitsleistung mit Bandbreiten von 12 GHz und 18 GHz und wird über eine +5-V-Versorgung betrieben.
Dieses Modul ist mit Standard-Singlemode-9/125-μm-Glasfasern kompatibel und verfügt über einen SMA-Anschluss mit einer Impedanzanpassung von 50 Ohm.
LK-AMPD-S ist zum Schutz der Umwelt hermetisch abgedichtet und hat ein leichtes Design mit einer Masse von weniger als 23 Gramm. Es entspricht der Richtlinie 2.0 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) und gewährleistet so Umweltverträglichkeit und die Einhaltung strenger Sicherheitsstandards.
Technische Spezifikationen
| Typische und absolute Maximalleistung | ||||
|---|---|---|---|---|
| Parameter | Sym. | Höhe | Rating | Einheit |
| Temperaturbereich zur Lagerung | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Betriebstemperaturbereich des Gehäuses | TC | 25 | -40 ～ +85 | ℃ |
| Vorspannung | VR | +5 | +5 ～ +9 | V |
| Optische Eingangsleistung | Pin | 0 | +10 | dBm |
| Ausgebrannte optische Leistung | PB | - | +13 | dBm |
| Löttemperatur für Blei | Tp | 280（10s） | 330（10s） | ℃ |
| Elektrische / Optische Eigenschaften ( TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parameter | Sym | Testbedingung | Parameterwerte | Einheit | ||
| Wellenlängenbereich | λ | - | 1000 – 1650 | nm | ||
| Frequenzbereich | - | - | X - Band | Ku - Band | - | |
| Kleine Signalbandbreite | f-3dB | TC = 22 ± 3℃ | 0 bis 3 | 0 bis 8 | GHz | |
| Reaktionsfähigkeit | Re | VR =+5V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W. |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitudenflachheit | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Optische Sättigungsleistung | Ps | VR =+ 5 V, λ = 1550 nm AC-moduliert |
10 | dBm | ||
| HF-Signalverstärkung (typisch) | G | - | 15 ± 1 | dB | ||
| Sättigungs-HF-Ausgangsleistung | P | - | +3 | dBm | ||
| VSWR ausgeben | VSWR | - | ≤ 2 | - | ||
| Ausgangsimpedanz | RL | - | 50 | Ω | ||
● Typische Antwortkurven

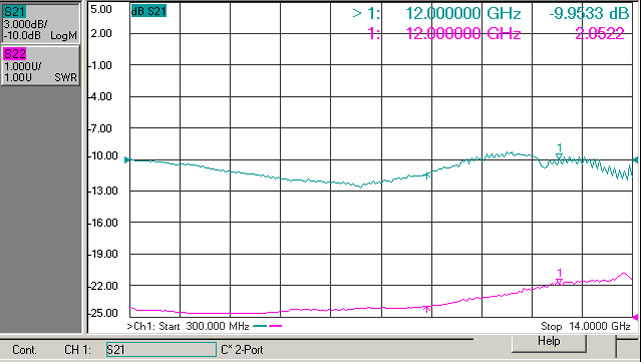

(Abb. 1 Frequenzgang des X-Band-Fotodetektors)

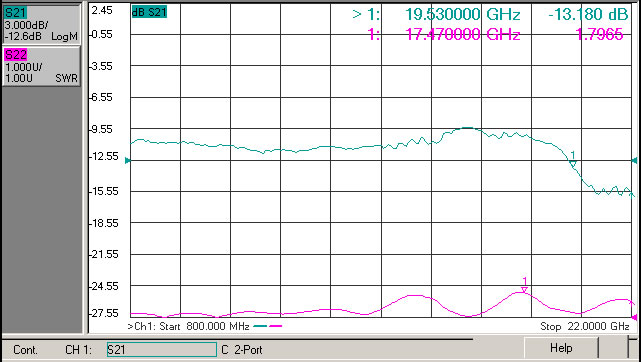

(Abb. 2 Frequenzgang des Ku-Band-Fotodetektors)

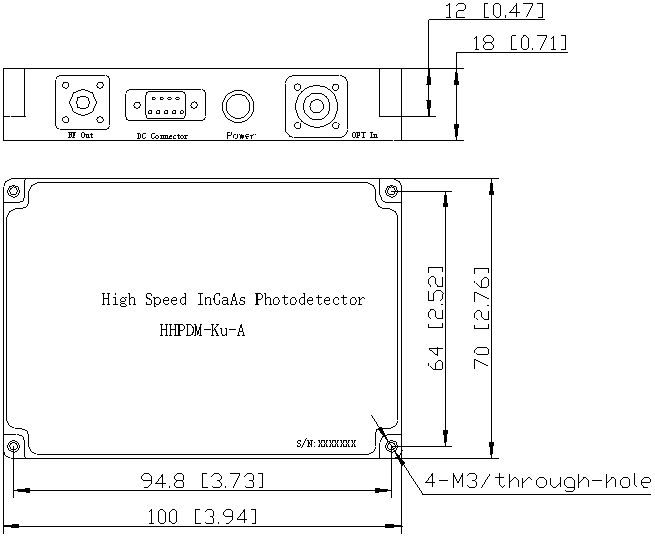

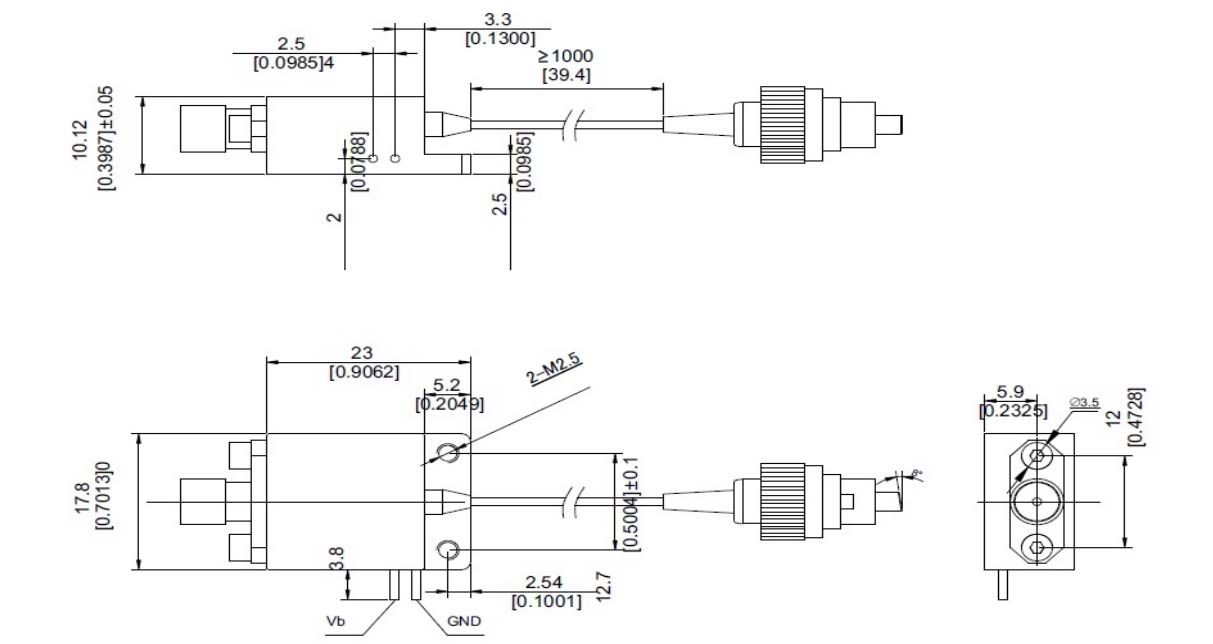

●Abmessungen und Stifte (Einheit: mm [Zoll])
HF-Anschluss: SMA
●Bestellinformationen
Blatt 1:
| Code | HF-Signalverstärkung | Anmerkung |
| S | 15 dB | Typische und Mittenfrequenz |
Blatt 2:
| Code | Analoge Bandbreite |
| X | 0 bis 3 GHz |
| Ku | 0 – 8 GHz |
Blatt 3:
| Code | Anschlusstyp | Anmerkung |
| N | Kein Stecker | Singlemode 9/125 μm Glasfaser-Pigtail |
| A | FC / APC | |
| P | FC / PC |
● Vorsichtsmaßnahmen
Der Biegeradius der Faser darf nicht weniger als 20 mm betragen, um eine Beschädigung der Faser zu vermeiden.
Stellen Sie sicher, dass die Glasfaser-Kopplungsfacette sauber ist, bevor Sie sie an den optischen Schaltkreis anschließen.
Bei Lagerung, Transport und Anwendung ist ein geeigneter ESD-Schutz erforderlich.
Alle unsere Standard-Fotodetektoren können zu Modulen angepasst werden!
Anwendungen
Radar-Informationsverarbeitung
Elektronische Kriegsführung
Antennenmessung
Glasfaserkommunikation
Sicherheit und Überwachung
