LK-NY13T UWB direkt modulierter Sender
- Direkt modulierter Hochgeschwindigkeits-DFB-Laser
- Ultrabreitband (besser als 18 GHz)
- Automatische optische Leistungssteuerung
- Betriebsgehäusetemperatur: (-40℃～70℃)
- Hoher Dynamikumfang
- Hohe Ausgangsleistung
- Geringes relatives Intensitätsrauschen (RIN)
Produktbeschreibung*
Der Sender LK-NY13T ist mit einer Reihe hochentwickelter Komponenten ausgestattet, darunter ein direkt modulierter Hochgeschwindigkeits-DFB-Laser (Distributed Feedback), ein Subsystem zur automatischen optischen Leistungssteuerung, ein Subsystem zur automatischen Temperaturregelung, ein Subsystem zur Spannungsstabilisierung und ein Subsystem zur Überwachung und Statusanzeige.
Dieser hochentwickelte optische Sender arbeitet bei einer Wellenlänge von 1310 nm und verfügt über eine Modulationsbandbreite von über 18 GHz, wodurch Hochgeschwindigkeitsdatenübertragungsfunktionen gewährleistet werden. Er liefert eine Ausgangsleistung von bis zu 10 mW und zeichnet sich durch ein geringes relatives Intensitätsrauschen (RIN) aus, das zu seiner hervorragenden Stabilität der Ausgangswellenlänge beiträgt.
Die Stromversorgungsarchitektur des LK-NY13T-Senders ist für einen einzelnen positiven Spannungseingang ausgelegt und gewährleistet einen stabilen Betrieb über einen breiten Spannungsbereich von +7 V bis +36 V. Darüber hinaus ist der Sender mit einer Statusanzeigefunktion ausgestattet, die die Normalität sowohl der Stromversorgung als auch der optischen Leistungsabgabe bestätigt und Benutzern eine Betriebsrückmeldung in Echtzeit bietet.
Technische Spezifikationen
absolut beste Bewertungen
| Parameter | Symbol | Min. | Typ. | Max. | Einheit |
| Lagertemperatur | TSTG | -55 | +25 | +85 | ℃ |
| Betriebstemperatur | TC | -40 | +25 | +70 | ℃ |
| HF-Eingangsleistung1 | Pin | - | +10 | +20 | dBm |
| Stromspannung | Vin | +7 | +12 | +36 | V |
(1) Dauerstrich-Arbeitsmodus (CW).
Optische und elektrische Spezifikationen (TC = 22±3℃)
| Parameter | Symbol | Anforderungen | Min. | Typ. | Max. | Einheit |
| Wellenlänge | λ | - | - | 1310 | - | nm |
| Frequenz (3 dB) | f 3dB | X-Band | 0.1 | - | 12 | GHz |
| Ku Band | 1 | - | 18 | |||
| Lichtausgangsleistung | P | - | 5 | 10 | - | mW |
| Relatives Intensitätsrauschen | RIN | - | - | - | -155 | dBc / Hz |
| Rückflussdämpfung (VSWR) | VSWR | X-Band | - | - | 2 | - |
| Ku Band | - | - | 2.2 | |||
| Eingang 1 dB Kompression | - | - | +13 | +15 | - | dBm |
Stromversorgung (TC = 22±3℃)
| Parameter | Min. | Typ. | Max. | Einheit |
| Stromspannung | +7 | +12 | +36 | V |
| Aktuell(2) | 0.07 | 0.1 | 1 | A |
(2)Testbedingung: Vin = +12 V.
● Typische Antwortkurve

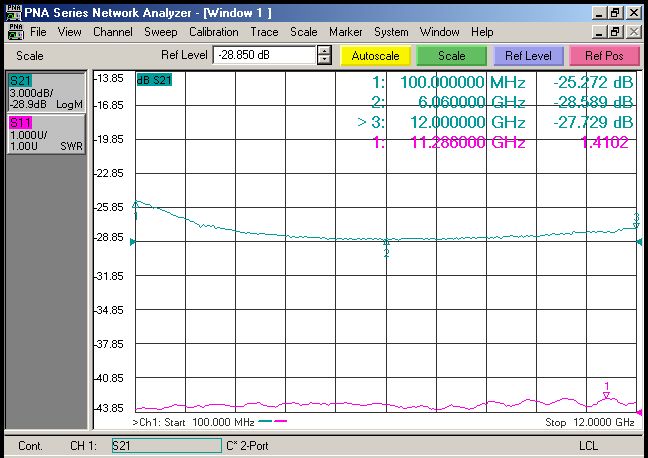

Abbildung 1 Typische Reaktionskurve des LK-NY13T-X-Senders
Abbildung 2 Typische Reaktionskurve des Senders LK-NY13T-Ku
● Typisches Spektrogramm

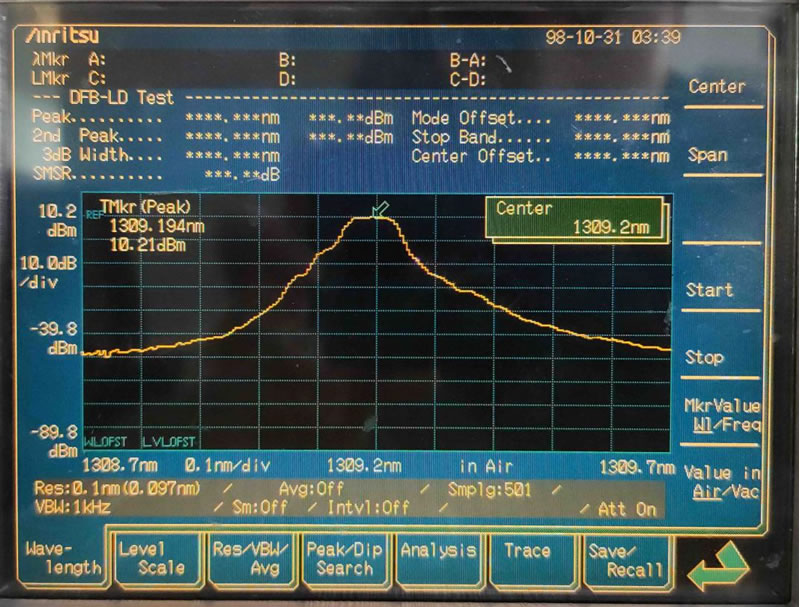

Abbildung 3 Typisches Spektrogramm des LK-NY13T-Senders
● Maßeinheit: mm [Zoll]

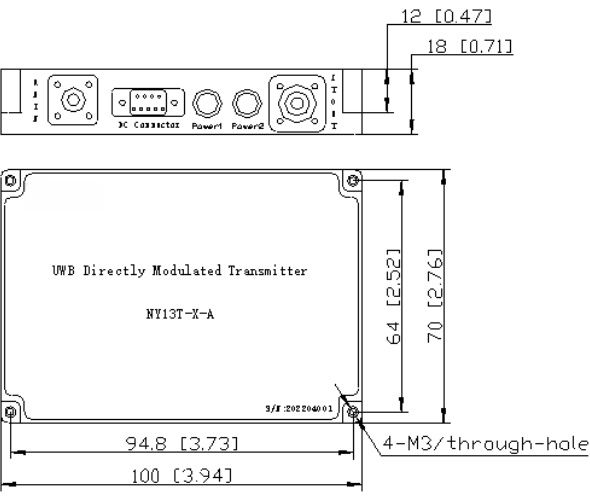

Abbildung 4 Abmessungen des LK-NY13T-Senders
HF-Anschluss: SMA
Stromanschluss: J30J-9-ZKP
● Pin der Stromversorgung
| Parameter | Beschreibung | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Stromspannung | Vin | NC | GND | NC | |||||
● Bestell-Informationen
Blatt 1:
| Symbol | Beschreibung |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Blatt 2
| Symbol | Anschlusstyp | Beschreibung |
| N | Kundenspezifische | Kundenspezifische |
| A | FC / APC | Standard 9/125μm SM-Faser |
| P | FC / PC | Standard 9/125μm SM-Faser |
Anwendungen
Antenne und Radar
Elektronisches Gegenmaßnahmensystem
Analoge HF-Verbindungsübertragung
Drahtlose Breitbandkommunikation
Mobilfunk-Basisstation
