LK-NYC04D DML DFB-Sender
- DML DFB Lasertechnologie
- Hoher Dynamikumfang
- Bandbreite besser als 4 GHz
- CWDM-Wellenlängenkompatibilität
- Niedriger Stromverbrauch
- Kostengünstig
Produktbeschreibung*
Der LK-NYC04D DML-Sender besteht hauptsächlich aus einem DML-DFB-Laser, einer automatischen optischen Leistungsregelungsschaltung, einer spannungsstabilisierenden Umwandlungsschaltung und einer Überwachungsanzeigeschaltung. Dieser Sender verfügt über DML-Laserwellenlängen, die dem CWDM-Standard entsprechen, insbesondere bei 1270 nm, 1290 nm, 1310 nm, 1330 nm, 1350 nm und 1370 nm.
Es bietet eine Modulationsbandbreite von über 4 GHz und kann eine Ausgangsleistung von über 2 mW liefern. Das Modul wird mit einer einzelnen positiven Stromversorgung betrieben und ist für einen zuverlässigen Betrieb in einem Spannungsbereich von +7 V bis +36 V ausgelegt. Darüber hinaus ist das Modul mit einer Anzeige ausgestattet, die die Normalität sowohl der Stromversorgung als auch der optischen Ausgangsleistung bestätigt und so die Überwachung und Wartung erleichtert.
Technische Spezifikationen
absolut beste Bewertungen
| Parameter | Symbol | Min. | Typ. | Max. | Einheit |
| Lagertemperatur | TSTG | -40 | +25 | +70 | ℃ |
| Betriebstemperatur | TC | -20 | +25 | +55 | ℃ |
| HF-Eingangsleistung1 | Pin | - | 0 |
+17 | dBm |
| Stromspannung | Vin | +7 | +12 | +36 | V |
Optische und elektrische Spezifikationen (TC = 25℃)
| Parameter | Modell | Symbol | Min. | Typ. | Max. | Einheit | Anmerkung |
| Wellenlänge | UC | λ | 1270 | 1310 | 1370 | nm | ITU-Standard |
| LC | - | CWDM | - | ||||
| Frequenz (3 dB) | - | f 3dB | 0.1 | - | 4 | GHz | - |
| Optische Ausgangsleistung | - | P | - | 1 | - | mW | - |
| Relatives Intensitätsrauschen | UC | RIN | - | - | -150 | dBc / Hz | - |
| LC | - | - | -155 | ||||
| VSWR | - | VSWR | - | - | 2 | ||
| Eingang 1 dB Kompression | - | - | - | +10 | - | dBm | - |
Stromversorgung (TC = 22±3℃)
| Parameter | Min. | Typ. | Max. | Einheit |
| Stromspannung | +7 | +12 | +36 | V |
| Aktuell(2) | 0.03 | 0.1 | 0.15 |
A |
(1)Testbedingung: Vin = +12 V.
● Typische Daten

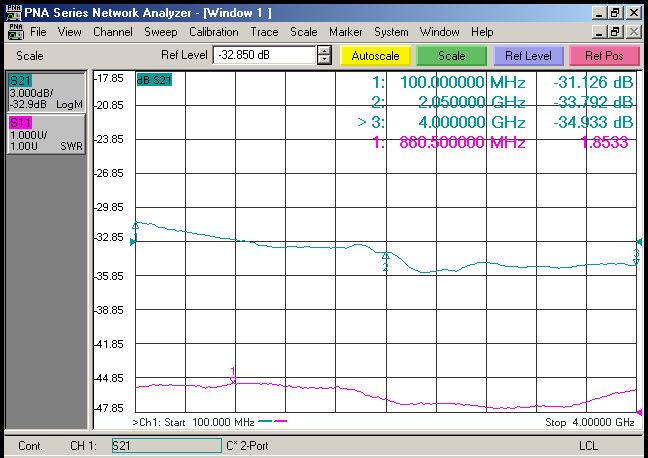

Abb. 1 LK-NYC04D-CL DML DBF Laser Typische Frequenzkurve
Abb. 2 Typische Frequenzkurve des LK-NYC04D-UC DML DBF-Lasers
● Typische Spektralkurve
Abb. 3 LK-NYC04D DML DBF Laser Typische Spektrumkurve
● Maßeinheit: mm [Zoll]

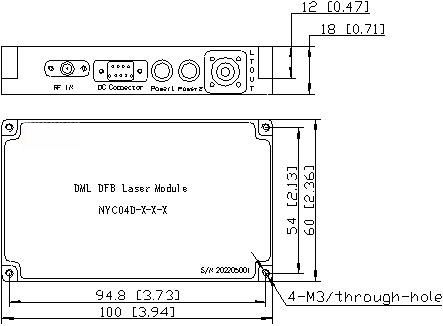

Abbildung 4 Abmessungen des LK-NYC04D DML DBF-Senders
HF-Anschluss: SMA
Stromanschluss: J30J-9-ZKP
● Bestellinformationen
Blatt 1:
| Modell | Typische Wellenlänge |
| UL | 1310nm |
| CL | CWDM (optionale Wellenlänge) |
Blatt2:
| Modell | Energieversorgung |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
Blatt 3:
| Modell | Anschluss | Anmerkung |
| N | Nein | Flansch |
| A | FC / APC | Standard-9/125-μm-SM-Faser |
| P | FC / PC | Standard-9/125-μm-SM-Faser |
Anwendungen
Antennen-Remoting
Mobilfunk- und PCS-Netzwerke
Analoge HF-Verbindungsübertragung
Tracking, Telemetrie und Kontrolle
Drahtlose Breitbandkommunikation
