Optische Verzögerungsleitung und optischer Simulator der Serie LK-D-SS-18-T
- Bandbreite bis 18 GHz
- Hoher dynamischer Bereich
- Breiter Temperaturbereich
- Niedrige Amplitudenantwort
- Individuelle Zeitverzögerungen
Produktbeschreibung*
Die optische Verzögerungsleitung und der optische Simulator der Serie LK-D-SS-18-T nutzen die Spitzentechnologie von Microwave-Photonics und bieten beispiellose Leistung in einem breiten Anwendungsspektrum, darunter Radartests, Signalverarbeitung, Betrieb von Phased-Array-Antennen, Antennensimulation und Phasenrauschanalyse. Dieses fortschrittliche System ist für den nahtlosen Betrieb über die gesamten Frequenzbänder S/C/X/Ku ausgelegt und zeichnet sich durch minimale Einfügungsverluste, einen umfangreichen Dynamikbereich, robuste elektromagnetische Isolierung und die Fähigkeit aus, nicht wahrnehmbare Dreifachtransitsignale zu verarbeiten.
Technische Spezifikationen
Elektrische/optische Eigenschaften
| Parameter | Parameterwerte | Einheit | Anmerkung | ||
| Min. | Charakteristische | Max | |||
| Frequenzbereich | 2 | - | 18 | GHz | |
| Amplitudenflachheit | - | ± 2 | ± 2.5 | dB | |
| Zeitverzögerung | 0.01 | - | 150 | us | Kundenspezifische |
| Verzögerungsgenauigkeit | -5 ‰ | - | +5 ‰ | - | |
| Einfügedämpfung | 0 | 20 | 30 | dB | Kundenspezifische |
| VSWR eingeben | - | 1.8 | 2.2 | - | |
| VSWR ausgeben | - | 1.8 | 2.2 | - | |
| Impedanz | - | 50 | - | Ω | |
| Eingang 1 dB Kompression | - | +13 | +17 | dBm | |
| Störsignalunterdrückungsverhältnis | 60 | - | - | dBc | |
| Rauschzahl | - | 50 | 60 | dB | 5us, 25℃ |
| Betriebstemperatur | -55 | - | +85 | ℃ | Siehe Bestellinformationen |
| Temperatur | -55 | - | +85 | ℃ | |
| Relative Verzögerung gegenüber der Temperatur | - | - | 7 | ppm/℃ | |
| Einfügungsverlust vs. Temperatur | - | 2 | 4 | % / ℃ | |
Anschlussbeschreibung und Stromversorgung
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Stromspannung | NC | GND | + 12V | NC |
| Aktuelle Bewertung | - | - | 0.3 | - |
| Max Current | 1 |

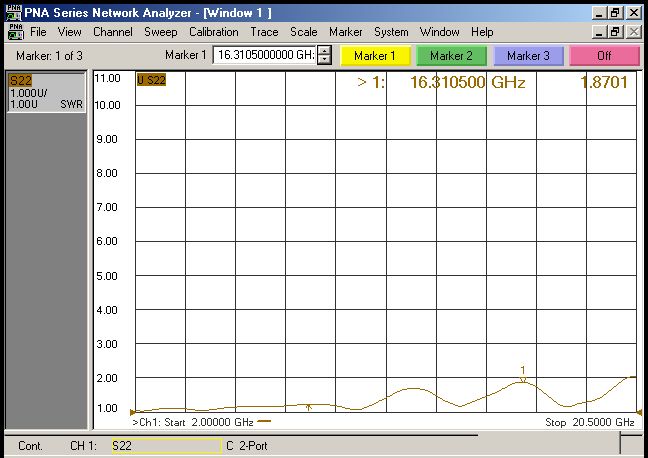

Typische Reaktionskurven (25℃)
Abmessungen und Stifte (Einheit: mm[incH])
HF-Anschluss: SMA-K (kundenspezifisch)
DC-Anschluss: DE-9PS (kundenspezifisch)
| Produkttyp | LK-D-SS-18-TG | Anmerkung | |||||
| Zeitverzögerung (us) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Produkttyp | LK-D-SS-18-TP | Anmerkung | |||||
| Zeitverzögerung (us) | 8 | 35 | 60 | 80 | 110 | 150 | Compact |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
Bestellinformationen
| Produkttyp | Pakete | Qualitätsstufen | Betriebstemperatur | Temperatur |
| LK-D-SS-18-TGI | Standard | Industrietauglich | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Mittelschwer | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Sonderqualität | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Compact | Industrietauglich | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Mittelschwer | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Sonderqualität | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Anwendungen
Radarprüfung/Kalibrierung
Signalverarbeitung
Elektronischer Krieg
Phased-Antennen-Array
Antennensimulation
