LK-HSPD-Ku-CM Hochgeschwindigkeits-InGaAs-Fotodetektor
- Große Bandbreite, hohe Geschwindigkeit
- Integriertes Bias-T
- AC-gekoppelt
- Hermetisch versiegelter SMA-Anschluss
- Niedriger Dunkelstrom, hohes Signal-Rausch-Verhältnis.
- Kleiner Formfaktor.
Produktbeschreibung*
Das Hochgeschwindigkeitsdetektormodul LK-HSPD-Ku-CM ist ein hochentwickelter optoelektronischer Transceiver, der sorgfältig für die Verarbeitung digitaler und analoger Signale entwickelt wurde. Dieses Modul ist mit einer InGaAs PIN-Fotodiode ausgestattet, die einen spektralen Empfindlichkeitsbereich von 1250 bis 1650 Nanometern aufweist, einschließlich der notwendigen Anpassungselektronik, die für eine optimale Signalausrichtung und -aufbereitung erforderlich ist.
LK-HSPD-Ku-CM kann eine Bandbreite von 18 Gigahertz liefern und ist damit für Hochgeschwindigkeitsdatenkommunikation gut geeignet. Das Modul wird über eine +5-Volt-Versorgung mit Strom versorgt, was einen zuverlässigen Betrieb und eine einfache Integration in vorhandene Stromversorgungssysteme gewährleistet. Es entspricht den Standards für Singlemode-Glasfasereingänge mit 9/125 Mikrometer und erleichtert so die Kompatibilität mit der bestehenden Glasfaserinfrastruktur. Der Hochfrequenzausgang (RF) ist mit einem SMA-kompatiblen Anschluss ausgestattet, dessen Impedanz sorgfältig auf 50 Ohm angepasst ist, um eine effiziente Signalausbreitung und minimale Reflexion zu gewährleisten.
LK-HSPD-Ku-CM wird in einem hermetischen Versiegelungsverfahren hergestellt, das einen robusten Umweltschutz bietet und die Widerstandsfähigkeit des Moduls gegen Feuchtigkeit, Staub und andere potenzielle Verunreinigungen verbessert und so langfristige Stabilität und Leistung sicherstellt.
Technische Spezifikationen
| Typische und absolute Maximalleistung | ||||
|---|---|---|---|---|
| Parameter | Sym. | Höhe | Rating | Einheit |
| Temperaturbereich zur Lagerung | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Betriebstemperaturbereich des Gehäuses | TC | 25 | -40 ～ +85 | ℃ |
| Vorspannung | VR | 5 | -4.75 ～ +5.25 | V |
| Optische Eingangsleistung | Pin | +10 | +13 | dBm |
| Ausgebrannte optische Leistung | PB | - | +16 | dBm |
| Löttemperatur für Blei | Tp | 280（10s） | 330（10s） | ℃ |
| Elektrische / Optische Eigenschaften ( TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| Parameter | Sym | Testbedingung | Parameterwerte | Einheit | |
| Wellenlängenbereich | λ | - | 1000 ~ 1650 | nm | |
| Frequenzbereich | - | - | Ku-Band | - | |
| Kleine Signalbandbreite | f-3dB | TC= 22 ± 3℃ | 0.1 ~ 18 | GHz | |
| Reaktionsfähigkeit | Re | VR, Pin=1mW | λ = 1310 nm | ≥ 0.75 | A / W. |
| λ = 1550 nm | ≥ 0.7 | ||||
| Amplitudenflachheit | A | TC =-40～+85 ℃ | ≤ ±1.5 | dB | |
| VSWR ausgeben | VSWR | - | ≤ 2.5 | - | |
| Vorspannung | VR | - | +5 | V | |
| HF-Steckverbinder | - | - | SMA | - | |
| Optische Sättigungsleistung | Ps | VR, λ = 1550nm AC-moduliert |
+13 | dBm | |
| Dunkle Strömung | Id | VR | ≤ 10 | nA | |
| Sättigungs-HF-Ausgangsleistung | Schmollmund | - | -10 | dBm | |
| Ausgangsimpedanz | RL | - | 50 | Ω | |

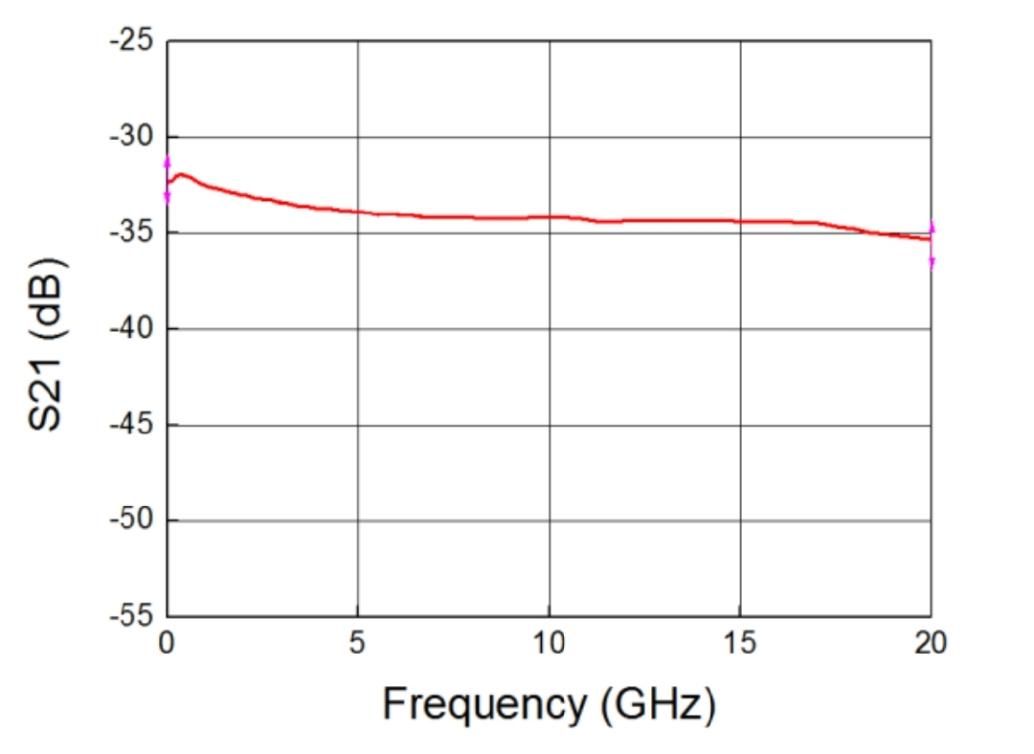

● Typische Antwortkurven
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)
(Abb. 1 Frequenzgang des Ku-Band-Fotodetektors)
● Abmessungen und Stifte (Einheit: mm [Zoll])
HF-Anschluss: SMA
Bemerkung: Dies ist Rev. 1.1. Im Vergleich zu der Version, die am 14. April 2023 an den Kunden gesendet wurde, haben sich die Gesamtabmessungen mit Ausnahme der Heckfaser geändert.
● Bestellinformationen
Blatt 1:
| Code | Analoge Bandbreite |
| Ku | 0.1 ～ 18 GHz |
Blatt 2:
| Code | Anmerkung |
| CM | Kundenspezifische |
Blatt 3:
| Code | Anschlusstyp | Anmerkung |
| N | Kein Stecker | Singlemode 9/125 μm Glasfaser-Pigtail |
| A | FC / APC | |
| P | FC / PC |
● Vorsichtsmaßnahmen
Der Biegeradius der Faser darf nicht weniger als 20 mm betragen, um eine Beschädigung der Faser zu vermeiden.
Stellen Sie sicher, dass die Glasfaser-Kopplungsfacette sauber ist, bevor Sie sie an den optischen Schaltkreis anschließen.
Bei Lagerung, Transport und Anwendung ist ein geeigneter ESD-Schutz erforderlich.
Alle unsere Standard-Fotodetektoren können zu Modulen angepasst werden!
Anwendungen
Glasfaserkommunikation
Radar-Informationsverarbeitung
Elektronische Kriegsführung
Test und Messung von Hochgeschwindigkeitssignalen
Sicherheit und Überwachung
