LK-SSPD Mini-Hochgeschwindigkeits-InGaAs-Fotodetektor
- Große Bandbreite, hohe Geschwindigkeit
- Hohe Reaktionsfähigkeit
- Integriertes Bias-T
- Eingang mit hoher Sättigung
- Hermetisch versiegelter SMA-Anschluss
- Niedriger Dunkelstrom, hohes Signal-Rausch-Verhältnis.
- Kleiner Formfaktor.
Produktbeschreibung*
Der Hochgeschwindigkeits-Fotodetektor LK-SSPD ist für digitale und analoge Anwendungen ausgelegt. Dieses Modul ist mit einer InGaAs-PIN-Fotodiode mit einer Wellenlängenempfindlichkeit von 1000 bis 1650 nm sowie der erforderlichen Anpassungselektronik ausgestattet.
LK-SSPD bietet eine Bandbreite von 20 GHz. Es funktioniert mit einer +5-V-Stromversorgung und ist mit der Standard-Singlemode-Glasfaser 9/125 μm für den Eingang kompatibel. Der HF-Ausgang verwendet einen SMP-kompatiblen Anschluss, dessen Impedanz auf 50 Ohm angepasst ist.
LK-SSPD ist hermetisch versiegelt in einem kompakten Gehäuse und hat ein Gewicht von weniger als 8 Gramm.
Technische Spezifikationen
| Typische und absolute Maximalleistung | ||||
|---|---|---|---|---|
| Parameter | Sym. | Höhe | Rating | Einheit |
| Temperaturbereich zur Lagerung | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Betriebstemperaturbereich des Gehäuses | TC | 25 | -40 ～ +85 | ℃ |
| Vorspannung | VR | +5 | +5 ～ +9 | V |
| Optische Eingangsleistung | Pin | +3 | +10 | dBm |
| Ausgebrannte optische Leistung | PB | - | +13 | dBm |
| Löttemperatur für Blei | Tp | 280（10s） | 330（10s） | ℃ |
| Elektrische / Optische Eigenschaften ( TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| Parameter | Sym | Testbedingung | Parameterwerte | Einheit | |
| Wellenlängenbereich | λ | - | 1000 – 1650 | nm | |
| Frequenzbereich | - | - | Ku + Band | - | |
| Kleine Signalbandbreite | f-3dB | TC = 22 ± 3℃ | 0.3 – 20 | GHz | |
| Reaktionsfähigkeit | Re | VR=+5V, Pin =1mW | λ = 1310 nm | ≥ 0.9 | A / W. |
| λ = 1550 nm | ≥ 0.85 | ||||
| Amplitudenflachheit | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | |
| Optische Sättigungsleistung | Ps | VR= 5 V., λ = 1550 nm AC-moduliert |
+17 | dBm | |
| Dunkle Strömung | Id | VR = +5 V | ≤ 10 | nA | |
| Sättigungs-HF-Ausgangsleistung | P | - | -10 | dBm | |
| Ausgangsimpedanz | RL | - | 50 | Ω | |

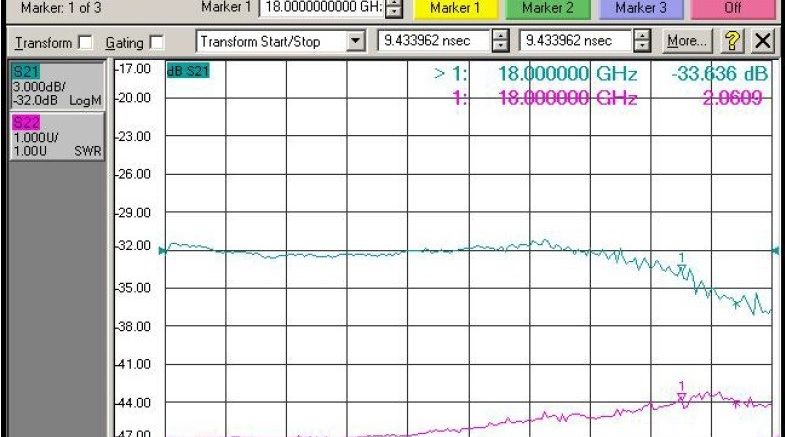

Typische Reaktionskurven
Abmessungen und Stifte (Einheit: mm[Zoll])
HF-Anschluss: SMP
Bestellinformationen
Blatt 1:
| Code | Analoge Bandbreite |
| KU | 0.3 ～ 20 GHz |
Blatt 2:
| Code | Anschlusstyp | Anmerkung |
| N | Kein Stecker | Singlemode 9/125 μm Glasfaser-Pigtail |
| A | FC / APC | |
| P | FC / PC |
Sicherheitsvorkehrungen
Der Biegeradius der Faser darf nicht weniger als 20 mm betragen, um eine Beschädigung der Faser zu vermeiden.
Stellen Sie sicher, dass die Glasfaser-Kopplungsfacette sauber ist, bevor Sie sie an den optischen Schaltkreis anschließen.
Bei Lagerung, Transport und Anwendung ist ein geeigneter ESD-Schutz erforderlich.
Alle unsere Standard-Fotodetektoren können zu Modulen angepasst werden!
Anwendungen
Glasfaserkommunikation
Radar-Informationsverarbeitung
Elektronische Kriegsführung
Test und Messung von Hochgeschwindigkeitssignalen
Sicherheit und Überwachung
