Optische Verzögerungsleitung und optischer Simulator der Serie LK-D-SS-06-T
- Bandbreite bis 6.5 GHz
- Hoher dynamischer Bereich
- Breiter Temperaturbereich
- Niedrige Amplitudenantwort
- Individuelle Zeitverzögerungen
Produktbeschreibung*
Die optische Verzögerungsleitung und der optische Simulator der Serie LK-D-SS-06-T nutzen die modernste Mikrowellen-Photonik-Technologie und sind so konzipiert, dass sie außergewöhnliche Leistung in Anwendungen wie Radartests, Signalverarbeitung, phasengesteuerten Antennenarray-Betrieb, Antennensimulation und Phasenrauschtests bieten. Dieses fortschrittliche System kann über die gesamte P/L/S/C-Bandbreite mit minimalem Einfügungsverlust betrieben werden und gewährleistet so einen hohen Dynamikbereich und eine robuste elektromagnetische Isolierung. Es unterstützt auch unmessbare Dreifachtransitsignale, eine Funktion, die es im Bereich der hochpräzisen optischen und Mikrowellen-Signalverarbeitung auszeichnet
Technische Spezifikationen
Elektrische/optische Eigenschaften
| Parameter | Parameterwerte | Einheit | Anmerkung | ||
| Min. | Charakteristische | Max | |||
| Frequenzbereich | 0.1 | - | 6.5 | GHz | |
| Amplitudenflachheit | - | ± 2 | ± 2.5 | dB | |
| Zeitverzögerung | 0.01 | - | 150 | us | Kundenspezifische |
| Verzögerungsgenauigkeit | -5 ‰ | - | +5 ‰ | - | |
| Einfügedämpfung | 0 | 10 | 20 | dB | Kundenspezifische |
| VSWR eingeben | - | 1.5 | 2 | - | |
| VSWR ausgeben | - | 1.5 | 2 | - | |
| Impedanz | - | 50 | - | Ω | |
| Eingang 1 dB Kompression | - | +10 | +15 | dBm | |
| Störsignalunterdrückungsverhältnis | 60 | - | - | dBc | |
| Rauschzahl | - | 40 | 50 | dB | 5us, 25℃ |
| Betriebstemperatur | -55 | - | +85 | ℃ | Siehe Bestellinformationen |
| Temperatur | -55 | - | +85 | ℃ | |
| Relative Verzögerung gegenüber der Temperatur | - | - | 7 | ppm/℃ | |
| Einfügungsverlust vs. Temperatur | - | 3 | 6 | % / ℃ | |
Anschlussbeschreibung und Stromversorgung
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Stromspannung | NC | GND | + 12V | NC |
| Aktuelle Bewertung | - | - | 0.15 | - |
| Max Current | 1 |

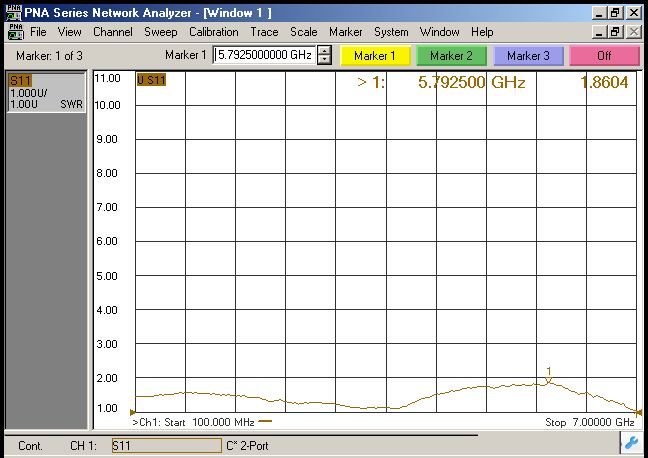

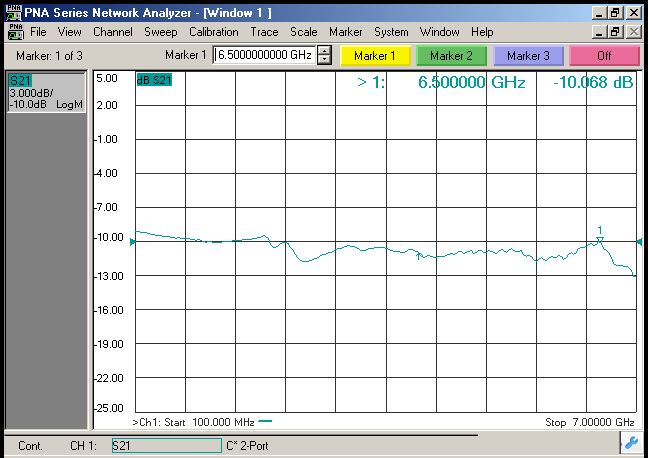

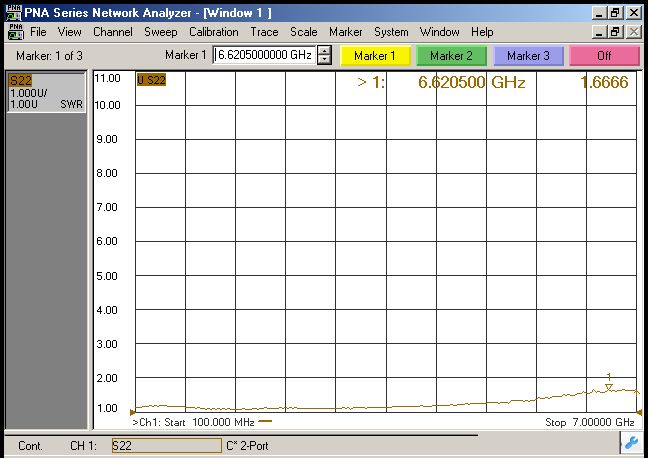

Typische Reaktionskurven (25℃)
Abmessungen und Stifte (Einheit: mm [Zoll])
HF-Anschluss: SMA-K (kundenspezifisch)
DC-Anschluss: DE-9PS (kundenspezifisch)
| Produkttyp | LK-D-SS-06-TG | Anmerkung | |||||
| Zeitverzögerung (us) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Produkttyp | LK-D-SS-06-TP | Anmerkung | |||||
| Zeitverzögerung (us) | 8 | 35 | 60 | 80 | 110 | 150 | Compact |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
Bestellinformationen
| Produkttyp | Pakete | Qualitätsstufen | Betriebstemperatur | Temperatur |
| LK-D-SS-06-TGI | Standard | Industrietauglich | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | Mittelschwer | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | Sonderqualität | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | Compact | Industrietauglich | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | Mittelschwer | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | Sonderqualität | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Anwendungen
Radarprüfung/Kalibrierung
Signalverarbeitung
Elektronischer Krieg
Phased-Array-Antenne
Antennensimulation
