Optische Verzögerungsleitung und optischer Simulator der Serie LK-D-SS-12-T
- Bandbreite bis 12 GHz
- Hoher dynamischer Bereich
- Breiter Temperaturbereich
- Niedrige Amplitudenantwort
- Individuelle Zeitverzögerungen
Produktbeschreibung*
Die optischen Verzögerungsleitungen und optischen Simulatoren der Serie LK-D-SS-12-T basieren auf Mikrowellenphotonik-Technologie und bieten hervorragende Leistung. Sie werden häufig bei Radartests, Signalverarbeitung, Phased-Array-Antennen, Antennensimulationen und Phasenrauschtests eingesetzt. Die Geräte können über das gesamte L/S/C/X-Frequenzband effizient arbeiten und weisen geringe Einfügungsverluste, einen hohen Dynamikbereich, eine starke elektromagnetische Isolierung und die Fähigkeit auf, nicht messbare Dreifachübertragungssignale zu verarbeiten. Diese Eigenschaften machen sie ideal für die hochpräzise optische und Mikrowellen-Signalverarbeitung.
Technische Spezifikationen
Elektrische/optische Eigenschaften
| Parameter | Parameterwerte | Einheit | Anmerkung | ||
| Min. | Charakteristische | Max | |||
| Frequenzbereich | 1 | - | 12 | GHz | |
| Amplitudenflachheit | - | ± 2 | ± 2.5 | dB | |
| Zeitverzögerung | 0.01 | - | 150 | us | Kundenspezifische |
| Verzögerungsgenauigkeit | -5 ‰ | - | +5 ‰ | - | |
| Einfügedämpfung | 0 | 20 | 30 | dB | Kundenspezifische |
| VSWR eingeben | - | 1.8 | 2 | - | |
| VSWR ausgeben | - | 1.8 | 2 | - | |
| Impedanz | - | 50 | - | Ω | |
| Eingang 1 dB Kompression | - | +13 | +17 | dBm | |
| Störsignalunterdrückungsverhältnis | 60 | - | - | dBc | |
| Rauschzahl | - | 45 | 55 | dB | 5us, 25℃ |
| Betriebstemperatur | -55 | - | +85 | ℃ | Siehe Bestellinformationen |
| Temperatur | -55 | - | +85 | ℃ | |
| Relative Verzögerung gegenüber der Temperatur | - | - | 7 | ppm/℃ | |
| Einfügungsverlust vs. Temperatur | - | 2 | 4 | % / ℃ | |
Anschlussbeschreibung und Stromversorgung
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Stromspannung | NC | GND | + 12V | NC |
| Aktuelle Bewertung | - | - | 0.3 | - |
| Max Current | 1 |

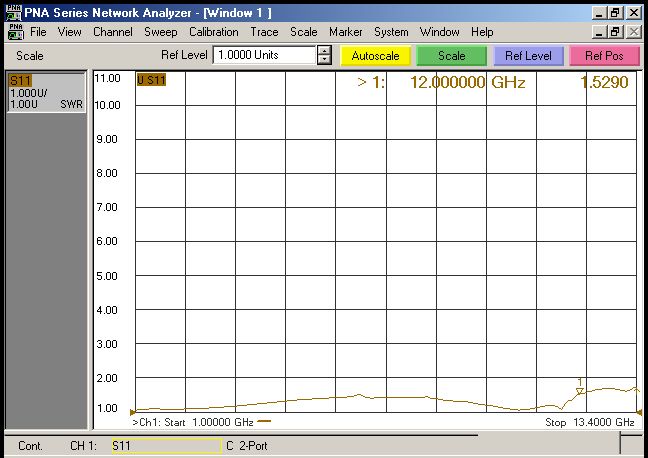

Typische Reaktionskurven (25℃)
Abmessungen und Stifte (Einheit: mm [Zoll])
HF-Anschluss: SMA-K (kundenspezifisch)
DC-Anschluss: DE-9PS (kundenspezifisch)
| Produkttyp | LK-D-SS-12-TG | Anmerkung | |||||
| Zeitverzögerung (us) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Produkttyp | LK-D-SS-12-TP | Anmerkung | |||||
| Zeitverzögerung (us) | 8 | 35 | 60 | 80 | 110 | 150 | Compact |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
Bestellinformationen
| Produkttyp | Pakete | Qualitätsstufen | Betriebstemperatur | Temperatur |
| LK-D-SS-12-TGI | Standard | Industrietauglich | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM | Mittelschwer | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TGS | Sonderqualität | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI | Compact | Industrietauglich | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM | Mittelschwer | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS | Sonderqualität | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Anmerkung:1. T ist das Maximum der Verzögerungsleitung, dessen Einheit Mikrosekunde (µs) ist.
Anwendungen
Radarprüfung/Kalibrierung
Signalverarbeitung
Elektronischer Krieg
Phased-Antennen-Array
Antennensimulation
